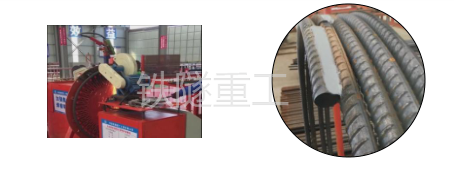

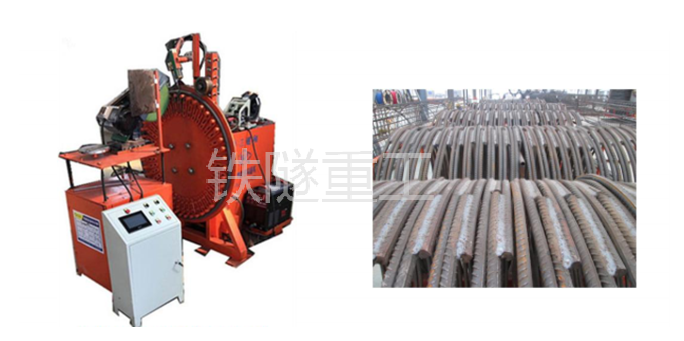

一、 设备概述：

铁隧TSWY2500 采用立式圆盘结构，同时集成自动焊接和切断装置，实现“弯圆、焊接、切断”三步数控自动加工，精度可控制在±m 3mm  以内。 传动速度  80cm/min ，有效控制了一次成型合格率。设备操作简单， 只需一人操作 。 精度准、 速度快 、 效率高。

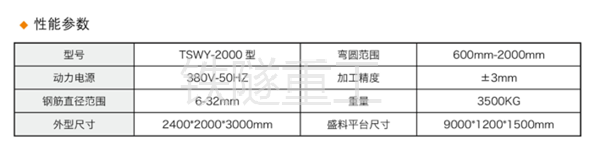

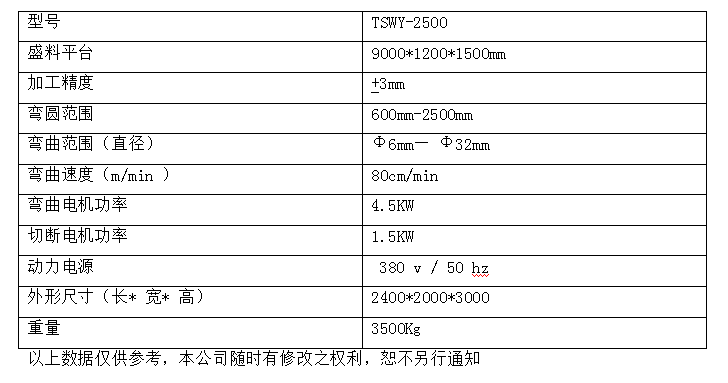

二、TSWY2500主要技术参数：

三、 操作指南：

首先在数控终端进行机械参数设置，设定需弯曲加强圈弯曲周长及焊接机械

手的起始焊接点和焊接长度（单面焊 10d, 双面焊 5d ）。

1.通过传输平台人工将钢筋通长肋调整竖直，

同时通过传输平台将钢筋端头卡入模具圆盘卡槽位置，启动数控弯圆按钮。

2、弯圆机按设定的程序自动开始弯圆，并在设定点自动停止

3、当钢筋弯曲至设定位置后，机械焊接手自动启动完成加强圈外侧的焊接工作， 在达到设定的焊接长度后，气保焊机自动停止。

4、焊接完成后，检查焊缝饱满度，达到要求后使用

人工对加工好的加强圈进行切断并放置于存料架。

四、 控制加强圈质量 比较钢筋笼加强圈加工的精度及尺寸是确保结构物?；げ愫细竦闹匾方?，加强圈尺寸出现偏差将导致整个钢筋笼尺寸不合格。 因此，高标准加强圈的制作显得尤为重要。

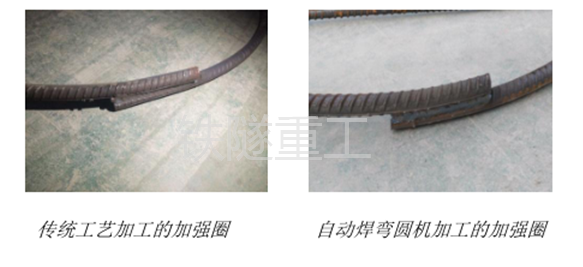

加强圈弯制过程中，传统弯曲无法确保搭接部分圆顺，下料长度增加 2cm弯曲后需切掉翘头； 自动焊弯圆可有效控制加强圈搭接部分翘头， 且焊缝饱满，能严格保证 质量、 提高安全系数、提升经济
